前不久装了回IBM的磁带库TS3310，感觉在上架方面还是有需要注意的地方，特别对于刚接触此带库的工程师来说，能有个安装手册在手就不怕在客户那里担惊受怕了。话说TS3310还真是个大家伙，特别是加上了3576-E9U这个扩展柜后更是体积暴增，一个还好对付，2、3个一上那可就费力咯。本篇文章主要针对此款磁带库的机架安装和初步的面板应用做出详细的指导，希望能对工程师们的工作有所帮助。
本文是第一篇，主要给大家介绍TS3310磁带机。阅读本文请参考：
手把手教你安装IBM TS3310磁带库（二）
手把手教你安装IBM TS3310磁带库（三）
一、产品简述
TS3310 磁带机性能强大、容量大并且可靠，能够满足磁带存储的巨大要求。该磁带库模块化程度高且可伸缩性强，从基本磁带库5U控制模块，直到每个配置均是9U的附加扩展单元都在可伸缩范围内。LTO3的磁带驱动器可以读写原始LTO2数据磁带盒并读取LTO1数据磁带盒。
TS3310磁带库包含磁带库控制模块，固定盒式磁带存储器（30个插槽）、I/O站（6个插槽）、触摸显示屏、磁带盒处理自动装置以及最多两个LTO 3磁带机。
您可以将多达4个可选扩展模块添加到控制模块。每个L9U扩展模块可以容纳最多4个LTO3磁带机和最多80个盒式磁带插槽，以及12个可配置I/O站插槽。
该磁带库支持带有LVD Ultra160 SCSI或本机交换光纤通道连接的LTO3磁带机，从而能够与许多开放式系统服务器连接。

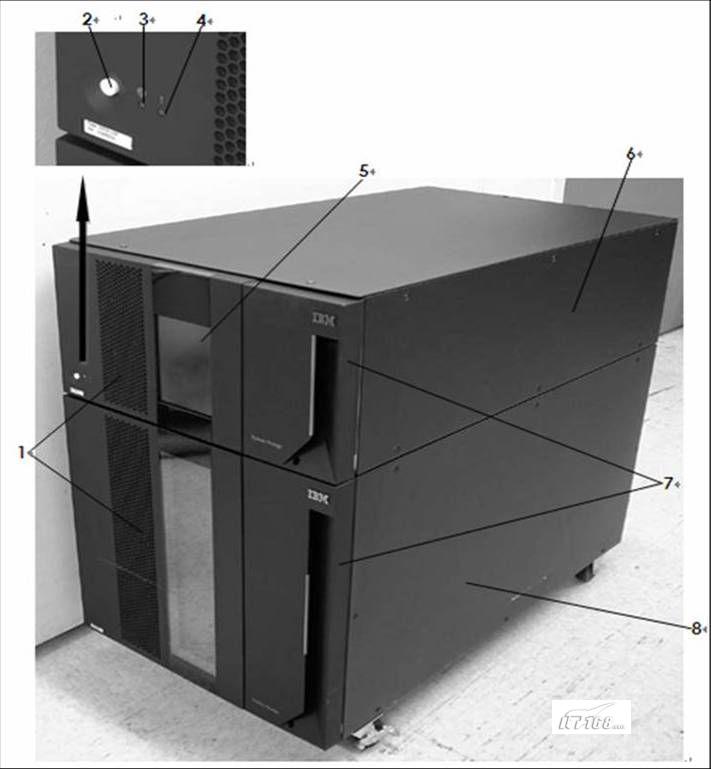

1. 前面板组件展示
1 存取口
2 电源按钮
3 绿色供电（液晶指示灯）
4 琥珀色操作员干预警报指示灯
5 操作员面板（触摸式）
6 5U控制模块
7 I/O站
8 9U扩展模块
I/O站
I/O站位于磁带库的前面板上，它将在不干扰正常磁带库操作的前提下实现磁带盒的导入和导出，一个控制模块I/O站的容量为6个磁带盒，一个9U扩展模块I/O站的容量为12个磁带盒。
注：
此磁带库会读取条形码标签以确定每个插槽中的特定磁带盒，请确保磁带库中的所有磁带盒都有适当的条形码标签。
将I/O站插槽分配给逻辑磁带库时，只有该逻辑磁带库才能访问此插槽。I/O站将由所有逻辑磁带库共享，但是I/O站插槽一次只能被一个逻辑磁带库占用。

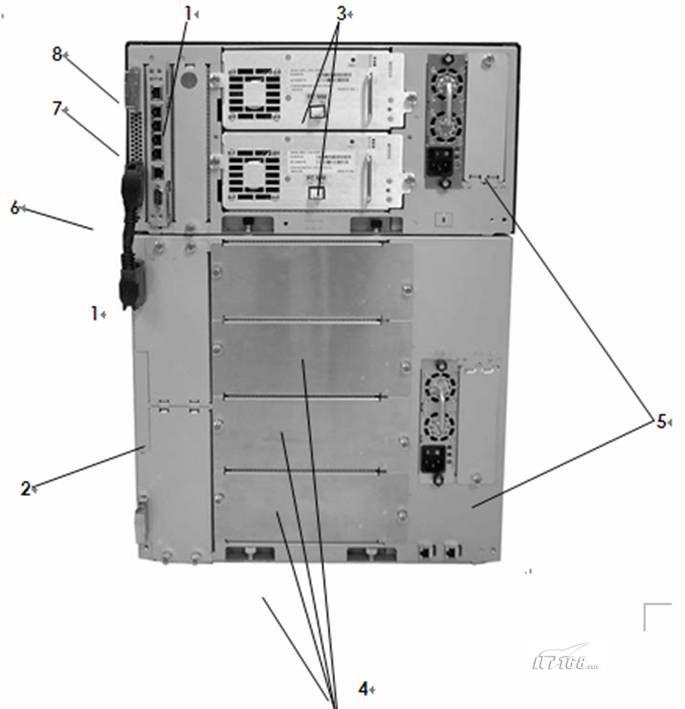

2. 后面板组件展示
1 控制模块（L5B）
2 扩展模块（E9U）
3 控制模块磁带机（显示FC磁带机）
4 扩展模块磁带机
5 电源控制器
6 控制模块与扩展模块的连接线
7 客户用网络端口（4端口提供）
8 WEB方式管理磁带库接口（RJ45）
3. 内部组件

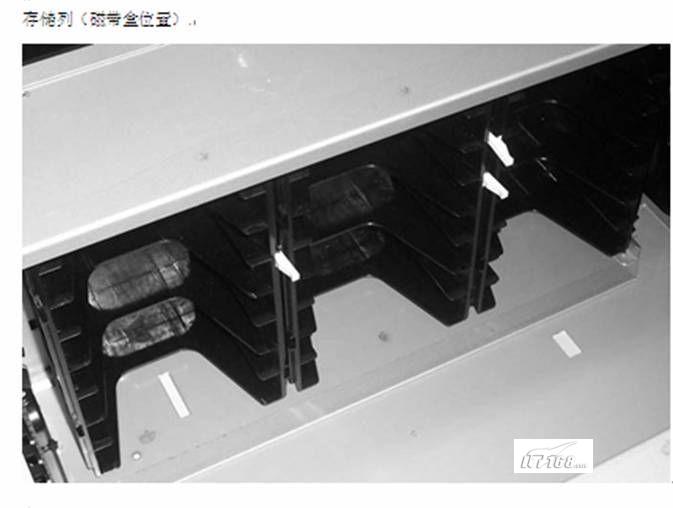

存储列（磁带盒位置）

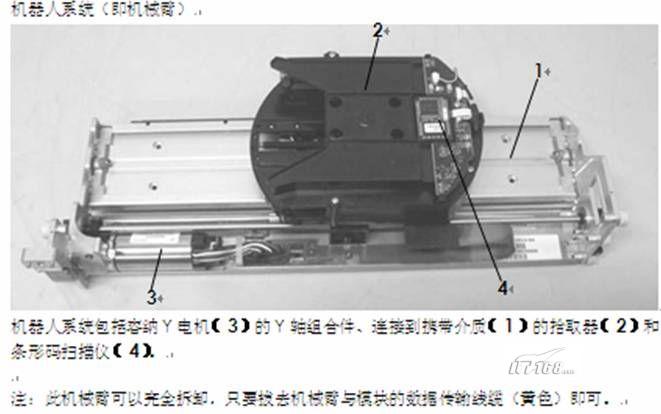

机器人系统（即机械臂）
